一、產品組成及制造方案
1、產品名稱、型號

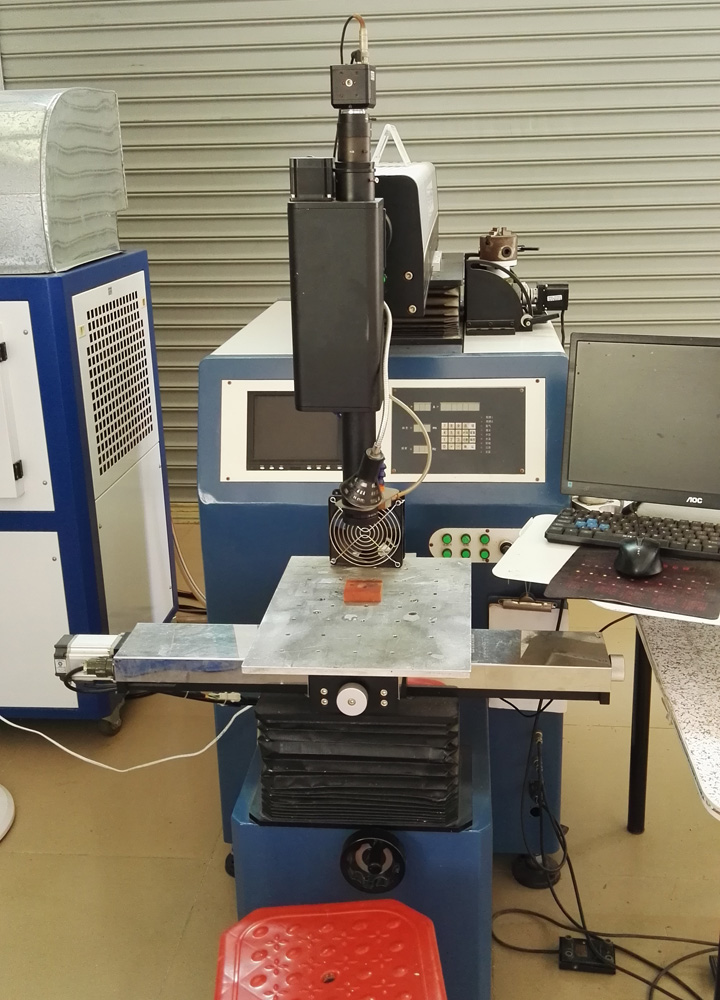

200W型自動激光焊接機
2、產品組成及制造方案
本產品主要由激光器、激光電源、傳輸和聚焦系統、外冷卻循環系統、紅色指示光源、主機柜等組成。主機按照激光器、激光電源等組成。
設備主要組成如下表：
序 號 名  稱 規格型號 數 量 制造廠家 備 注
1 激光器 200W 1套
2 激光電源 單燈 1套
3 冷卻系統 1.5匹 1套 深圳東露陽
4 主機柜 1臺
5 氙燈 1支 北京十一所
6 激光晶體 1根 北京十一所
7 激光腔體 1套 英國摩根
8 IGBT 德國西門子
9 繼電器 1套 日本和泉
10 電容 上海天和
11 工控機 1套
12 CNC控制卡 1套
13 CCD監控系統 1套
14 激光指示系統 紅光 1套
15 工作臺 X+Y+旋轉 1套 臺灣上銀
16 伺服電機 日本松下
17 備品備件及易損件 氙燈，保護鏡片 若干
備注
二、主要性能指標及技術要求
1．脈沖YAG激光器：
       作為將電能轉換成激光能的裝置，該機利用德國技術，采用Nd3+：YAG脈沖激光器。其主要由：泵浦燈、激光棒、聚光腔、光學諧振腔、冷卻系統等組成。具體參數要求如下：
腔體結構：   進口英國陶瓷腔體、單燈單棒
泵浦燈：     8×125×280     重復率脈沖氙燈
工作物質：   Nd3+：YAG，晶體棒尺寸：Φ7×145mm（200w），具有吸收紫外線裝置
全反鏡：     反射率≥99.7%
輸出鏡：     透光率50%
激光波長：   1.06μm
額定功率：       200W
最大單脈沖能量：  0- 90J連續可調
脈沖頻率：        0-100Hz, 連續可調
脈沖寬度：        0.1-20ms ，連續可調
激光能量不穩定度：≤ ±2%
光束發散角 ：     ≤8mrad
 最小光斑直徑：    0.1mm
焊接深度：        0.1～0.7mm
連續工作時間：    ≥24h
噪音：            ≤60dB
在有效連續工作時間內、在額定功率下激光器的各項技術參數（如：平均功率、單脈沖能量、發散角、光斑直徑等）要保持在±2%相對穩定的狀態下。

2．脈沖激光電源：
激光電源采用開關電源，用單片機控制。該電源主要由主電路、觸發電路、預燃電路、控制電路、保護電路組成，激光參數的調整在主機柜前面數碼屏上進行設置。
主回路包括：整流電路、充電回路、儲能網絡(luò )、放電電路、預燃與觸發電路。
控制電路包括：電氣控制電路、各種保護電路（預燃斷保護、過流過壓保護、缺相保護、流量聯鎖保護、連通保護）。

輸入電源：        380V±10％
   電源額定功率：    6kw
   脈沖工作電流：    1-600A
液晶面板操作：  可調并顯示電流、脈寬、頻率
電波形制御：      可編輯15段波形以滿足各種使用要求
電源不穩定性：    ≤±3%，能24h連續穩定工作。儲能電容、IGBT模塊、續流模塊等關鍵元器件均采用進口件。
電源不穩定性≤±3%，激光能量不穩定度≤ ±2%。
單脈沖輸出能量：     90J
    激光聚焦鏡焦距：     f＝120mm
聚焦光斑直徑：       0.1～1.0 mm。
采用腳踏開關和按鍵的方式控制激光輸出。
3、紅光指示系統
紅色的可見光用于指示激光加工點。紅光束和激光束應保持完全重合，以滿足精密加工要求。

4．設備冷卻系統
激光器采用外循環水冷卻方式，用冷卻后的去離子水冷卻聚光腔體，溫度可以在10～30℃之間任意設定。冷卻系統具有超出設定水溫、水流量、水壓報警及保護功能。外循環采用專用1.5匹制冷機組冷卻。
主要技術參數如下：
冷卻介質：         去離子水（電導率＜5μS）
溫度范圍：         20～30℃，水溫超過設定能自動切斷主系統
控溫精度：         ±2℃，溫度值采用數字顯示
流    量：         2m3/h
去離子水一個月更換一次；
設備噪音符合國家標準。

5．設備輔助照明及CCD系統，以便于觀察加工部位，同時能獲得良好的焊接表面質量。

6、工作環境要求。
 兩相交流電：380±10%，60A, 50 HZ±5%
 環境溫度：20-35℃
 相對濕度：≤80%
油霧：不高于15mg/m&sup3
車間凈化； 設備工作環境應有抽風除塵裝置以防止損壞設備中的元器件；設備周?chē)鸁o(wú)震源或建造隔震溝，防止震動對設備產生影響；墻面仿瓷、吊頂，地面水磨石。
